使用Dino-Lite作为紧凑型光学比较器

对于制造加工、质量检测等专业领域的从业者，乃至追求精细观测的爱好者而言，提到 “光学比较器”，脑海中浮现的往往是体积庞大、功能专一的专业设备。但如果无需占据大片空间，一台桌面级工具就能实现同等精度的可视化分析与尺寸比对，又会带来怎样的效率革新？本文将深入探讨，您手中的多功能 Dino-Lite 显微镜，搭配适配配件后，如何化身为高效紧凑的 “光学比较器”，并为您解析其独特优势与实用注意要点。

什么是光学比较器？

在深入剖析 Dino-Lite 的核心性能之前，我们首先需要明确一个基础参照标准。光学比较仪，亦称轮廓投影仪，是制造领域中用于零件检测与精密测量的专用计量仪器。

工作原理：

光学比较器的核心工作原理，是将被测零件的放大轮廓（或侧影）投射至观测屏上。其核心工作流程可简化为以下三步：

1.光源：光线从零件后方进行透射照明

2.投影镜头：通过专用镜头对零件轮廓实现精准放大

3.观测屏：放大后的影像投射于半透明屏幕，屏面通常配备网格、量角器等刻度，便于直接开展测量工作

典型应用场景

光学比较器是精密制造领域的必备计量设备，核心用途包括：

尺寸检测：快速核验零件尺寸是否符合设计公差要求

几何测量：精准测量角度、半径等关键几何特征参数

螺纹检测：检测螺纹部件的牙型、螺距等轮廓精度

表面缺陷分析：识别零件轮廓上的毛刺、划痕等瑕疵

批量质检：将多件产品与标准轮廓快速比对，提升检测效率

该设备在航空航天、汽车核心零部件制造、高端医疗器械加工、精密模具生产等对尺寸精度要求严苛的领域中，具有不可替代的应用价值。

Dino-Lite 如何实现光学比较器等效功能

传统光学比较仪的核心在于通过背光照明形成清晰锐利的零件轮廓。而 Dino-Lite 只需搭配专用支架与背光组件，即可完美复刻这一核心成像效果。实现该功能所需的硬件如下：

1.Dino-Lite 数码显微镜

如需获取产品型号推荐或申请现场演示，欢迎随时与我们取得联系。

2. 背光台：实现光学比较器效果的核心照明方案

BL-ZW2 可拆式偏光背光台

作为热销款背光设备，Dino-Lite BL-ZW2 搭载可旋转偏光片，支持平行偏振至交叉偏振的灵活切换；拆除偏光片后，还可切换为纯透射光模式，满足多场景下的轮廓成像需求。

MSAK827 USB 供电 LED 背光板

该背光板设计简约紧凑，可适配多数 Dino-Lite 支架。仅需连接电脑 USB 接口，或搭配外接交流适配器（需另行选购），即可实现即插即亮，操作便捷高效。

将透明 / 半透明样品置于 BL-ZW2 背光台，搭配 Dino-Lite 开启偏光功能，即可实现交叉偏振成像。旋转偏振镜片时，样品内应力、双折射等引发偏振光变化的区域，会与背景形成明暗对比，适用于塑料、玻璃的内部应力与缺陷检测。

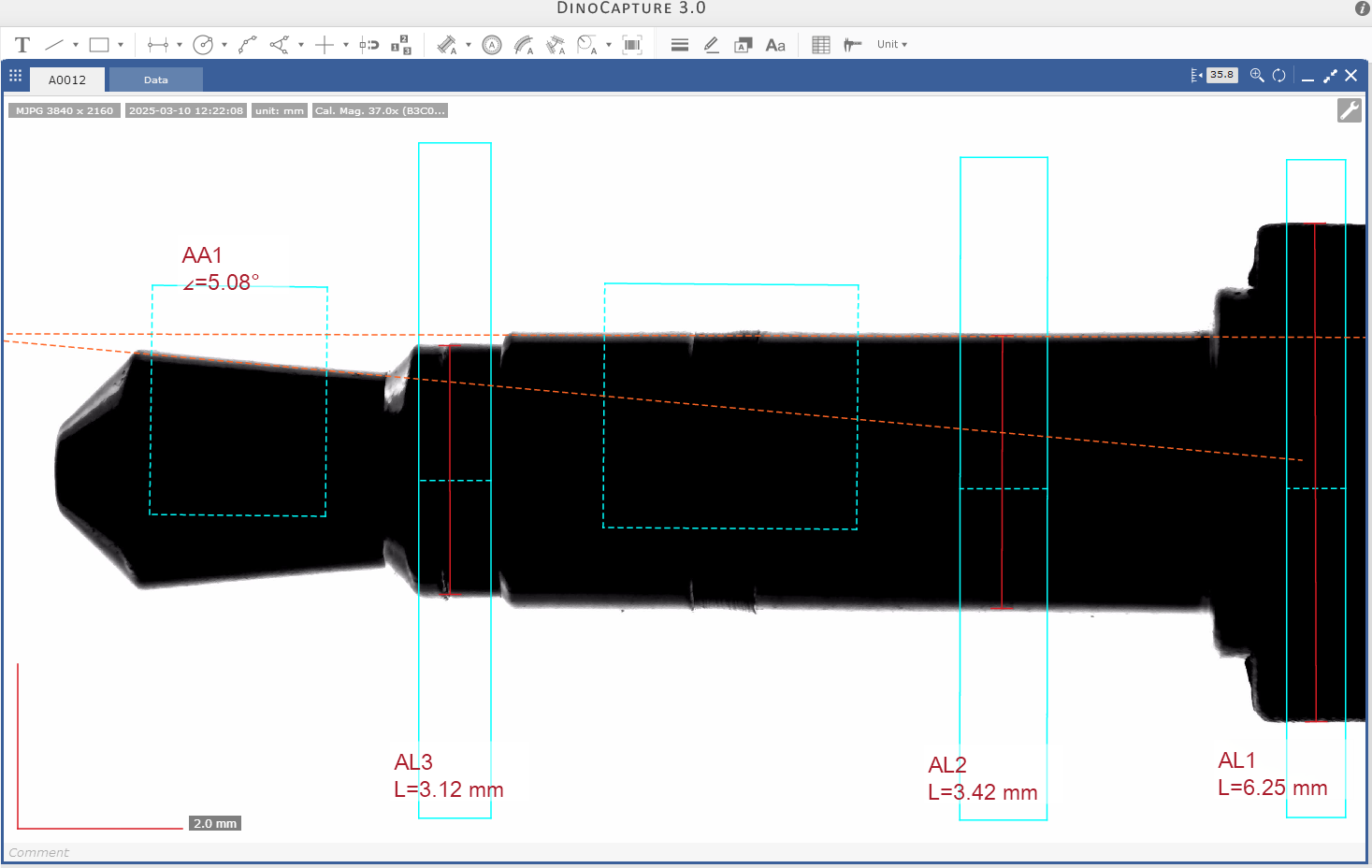

针对非透明物体，BL-ZW2 或 MSAK827 背光模组可作透射光源，调暗 Dino-Lite 自身 LED 灯，即可生成清晰轮廓投影，复刻传统光学比较器核心功能。

配套软件可基于标准件创建参考模板，检测时将模板叠加于待测样品实时图像，内置合格 / 不合格判定参数，助力高效质量管控。

Dino-Lite 与传统光学比较仪：性能对比分析

尽管 Dino-Lite 无法完全替代高端专用光学比较仪在全场景下的应用，但它凭借轻量化设计与多功能集成优势，成为了极具性价比的替代方案，同时也存在其固有的应用边界。

Dino-Lite 核心优势

1.极致便携紧凑：可手持操作，适配现场、户外、狭窄工位等场景，背光组件同样便携，移动作业灵活。

2.高性价比之选：整套系统成本远低于传统设备，助力中小企业与实验室低成本获得精密检测能力。

3.一机多用功能集成：兼具光学比较仪轮廓投影与数码显微镜功能，可切换模式完成表面观察、3D 分析及高清成像。

4.数字化测量与归档：配套软件支持实时测量线段、圆、角度等参数，可拍摄图像 / 视频，完善质检数据溯源。

5.智能模板比对：基于标准件创建模板，叠加待测件实时图像，自定义合格判定参数，提升质检效率。

6.操作简单易上手：学习曲线平缓，无需专业计量知识，快速掌握基础检测与测量。

7.独有偏振材料分析：搭配 BL-ZW2 背光台实现交叉偏振成像，直观检测材料内部应力与缺陷，功能为传统设备所不具备。

传统光学比较仪 固有优势

1.超大视场覆盖：大尺寸投影屏提供广阔视场，可一次性完成大型零件整体轮廓检测，无需像 Dino-Lite 那样拼接图像。

2.专业稳固夹具：标配高精度、高刚性专用夹具，保障零件精准定位与重复装夹，批量检测一致性更优（Dino-Lite 仅适配基础支架）。

3.大批量检测高效：搭载专用自动化模块，可高速连续检测，适配大规模生产线需求，效率优于轻量化的 Dino-Lite。

4.严苛计量校准：校准程序复杂严谨，可获最高等级计量认证，满足航空航天等高端领域超高精度要求（Dino-Lite 校准等级有限）。

结论：掌间随行的精密检测利器

明确 Dino-Lite 与传统光学比较仪的应用差异，才能更好地发挥其价值。事实上，Dino-Lite 数码显微镜搭配带旋转偏光片的背光台（如 BL-ZW2），可打造一套高效便携的光学比较仪解决方案。无论是中小型零件的批量检测、现场移动巡检、数字化检测文档留存，还是借助偏振功能开展基础材料分析，Dino-Lite 都是无可替代的实用工具。它真正打破了精密检测的门槛，将强大的可视化分析能力置于用户掌间，堪称现代生产车间里名副其实的紧凑型光学比较器。
